Alacsonyabb ár! Egyszerű Flash áramkör 5 mm-es villogó fény DIY szett egyes/kettős szín 1-14V

Nagyobb

Előző

Egyszerű Flash áramkör 5 mm-es villogó fény DIY szett egyes/kettős szín 1-14V

Cikkszám: 201978731127

Feltétel: Új termék

Dual-Color

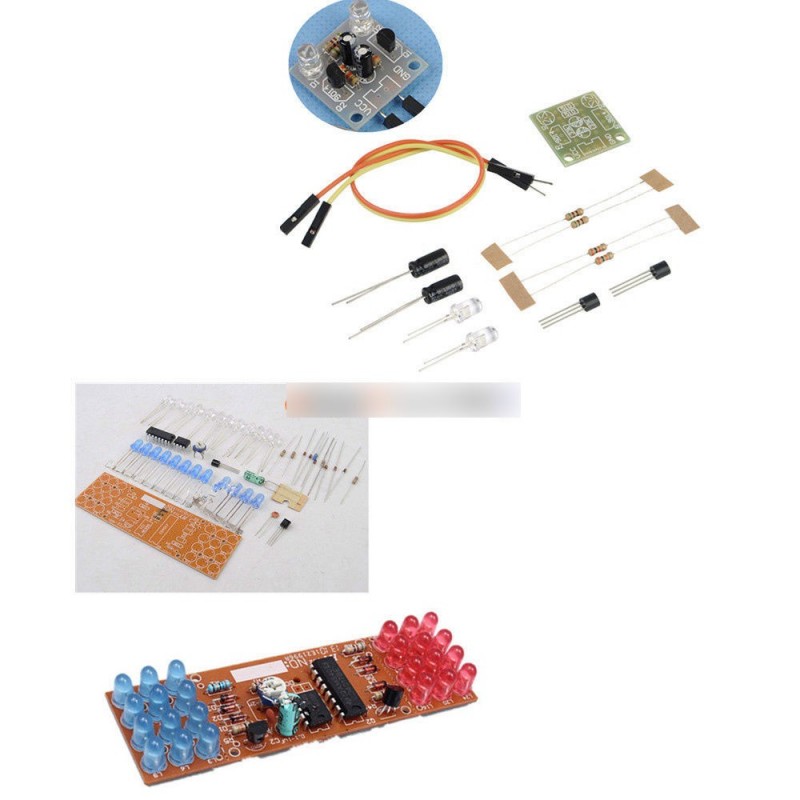

circuit made with NE555 and CD4017,the blue LED and red LED flashed
alternately according to the pulse. The multivibrator composed of NE555 will have a certain frequency of
oscillation signal send to CD4017 decimal counter/pulse distributor,in order to count. When the 1,3,5 pulses
arrive Q0,Q2,Q4 output high level in turn,blue LED flashes 3 times,Q5,Q7,Q9 output high level in turn.Red
LED flashes 3 times,blue LED flashes again when 11,13,15 pulses come,blue and red LED flashes alternately
circulatory,so as to like the alarm lamp.Change the RP1 size can change the oscillation period, thus changing
the LED shining speed, the whole circuit DC9-12V can be worked.ă€€
Red flashing light and blue flashing light form a panel separately,connected with the main panel through the
stamp hole.If you need to install to other place separately or increase the distance,you should cut off through
the stamp hole,then connect with the mother panel by two wires.Please pay attention to the direction of LED
when installing,especially the direction of L11 and L12.The R2 and R3 controls with the brightness of light,
you can change it appropriately ,the range is 10-100 ohm.
Package Included : 1 x Red Blue DIY szett Dual-Color Detonation Flashing Light

Single Color

100% brand new and high quality
Work voltage:3-14V
PCB size:2.3*2.3cm
Listing:
PCB panel x1
9014 transistor x2
LED blue 5mm x2
30K resistor x2
510ohm resistor x2
22uf electrolytic capacitor x2
dupont wire x2

Simple Flash Circuit 5MM Flashing Light DIY szett Single/Dual Color 1-14V

201978731127

Bővebb leírás

-337 /

439 / Gyorsan Fogyó termék

Nyomtatás

Vásárlói visszajelzések

Egyéb infó

a NE555 és a CD4017 jelzésű áramkör, a kék LED és a piros LED felváltva villogni kezdett az impulzus szerint. Az NE555-ből álló multivibrator bizonyos frekvenciájú
oszcillációs jelet küld a CD4017 decimális számláló / impulzuselosztóba, hogy számolni lehessen. Amikor az 1,3,5 impulzusok
érkeznek Q0, Q2, Q4 kimenet magas szinten viszont, kék LED villog 3-szor, Q5, Q7, Q9 kimenet magas szintű turn.Red
LED villog 3-szor , a kék LED újra villog, ha 11,13,15 impulzus érkezik, a kék és a piros LED felváltva felvillan
cirkulárisan, hogy tetszeni tudja a riasztás lámpáját. Az RP1 méret megváltoztatása megváltoztathatja az oszcillációs periódust, ezáltal megváltoztatva
a LED csillogó fordulatszámmal, a teljes DC9-12V áramkört meg lehet dolgozni.
A piros villogó fény és a kék villogó fény egy különálló panelt alkot, a fő panelhez a
bélyegző lyukon keresztül . Ha külön kell elhelyezni más helyre, vagy növelni a távolságot, akkor le kell vágnia a
bélyegzőnyíláson keresztül, majd csatlakoztassa az anya panelhez két vezetéket. Ügyeljen a LED irányára
különösen az L11 és L12 irányába. Az R2 és az R3 a fény fényerejével szabályozható,
megfelelően megváltoztathatja, a tartomány 10-100 ohm.
Csomag tartalma: 1 x piros kék DIY szett Kettős színű detonáció villogó fény

Egyetlen szín

< 100% vadonatúj és jó minőségű
Munkafeszültség: 3-14V
NYÁK méret: 2.3 * 2.3cm
Listázás: << br /> NYÁK panel x1
9014 tranzisztor x2
LED kék 5 mm x2
30K ellenállás x2
510ohm ellenállás x2
22uf elektrolit kondenzátor x2
dupont vezeték x2

Egyszerű Flash Circuit 5MM Villogó Fény DIY szett Single / Dual Colour 1-14V

201978731127
