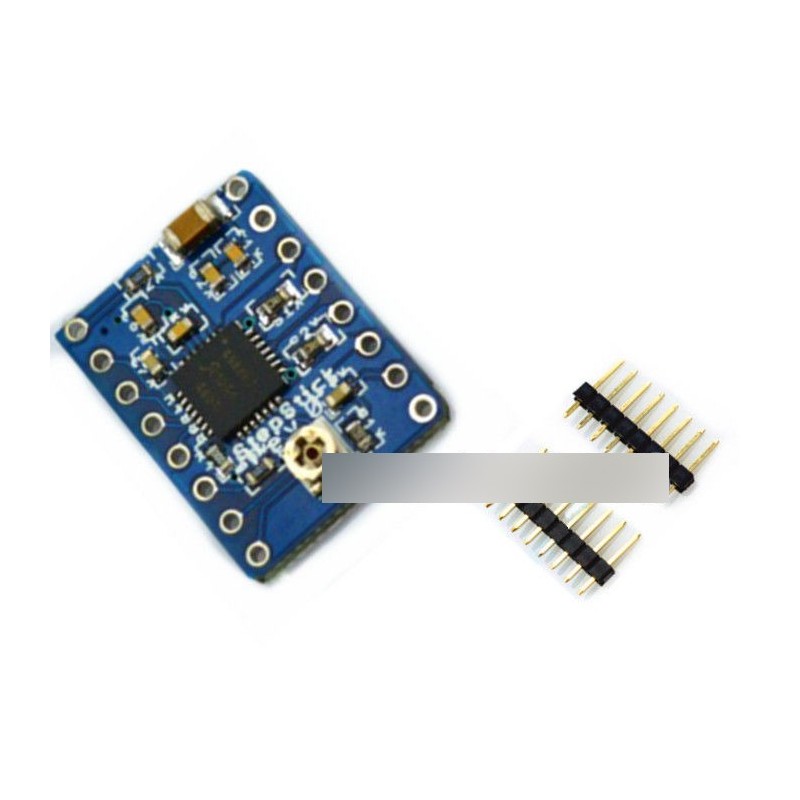

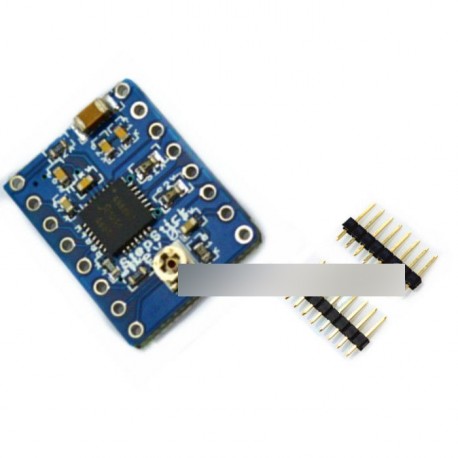

10db Stepper motor vezető A4988 meghajtó modul

Feltétel: Új termék

The use chip: original A4988 chip
introduction
A4988 is a complete microstepping motor driver with built-in translator for easy operation. The product can be full, half, 1/4, 1/8 and 1/16 step mode to operate bipolar stepper motor output drive capacity of up to 35 V and Â± 2 A. A4988 includes a fixed off-time current regulator, the regulator can slow or mixed decay mode. The converter is the key to the easy implementation of the A4988. In inputting one pulse on the STEP input drives the motor one microstep. No phase sequence tables, high frequency control lines, or complex interfaces to programming. A4988 interface is very suitable for complex microprocessor is unavailable or is overburdened.
Micro-step operation, the chopping control in the A4988 automatically selects the current decay mode (Slow or Mixed). In the mixed decay mode, the device is initially set to fast decay in the part of the fixed off-time, then a slow decay in the rest of the downtime. Mixed-decay current control scheme results in reduced audible motor noise, increased step accuracy, and reduced power consumption. Internal synchronous rectification control circuitry to improve the pulse-width modulation (PWM) power consumption when operating. Internal circuit protection includes: thermal shutdown with hysteresis, undervoltage lockout (UVLO) and crossover current protection. Special power-Sort.
A4988 surface mount QFN package (ES), the size of 5 mm Ă— 5 mm nominal overall package height of 0.90 mm, and with exposed pad for enhanced thermal dissipation. The package is Pb (suffixes-T), with 100% matte tin leadframe plating.
Features and Benefits
Low RDS (ON) outputs
Automatic current decay mode detection / selection
Mixed with slow current decay modes
Synchronous rectification for low power dissipation
Internal UVLO
Crossover-current protection
3.3 and 5 V compatible logic supply
Thermal shutdown circuitry
Ground Fault Circuit
Load short-circuit protection
Of five optional step mode: full, 1/2, 1/4

Bővebb leírás

Nyomtatás

Vásárlói visszajelzések

Egyéb infó

chipet használ: eredeti A4988-as chip
bevezetés
Az A4988 egy komplett microstepping motoros meghajtó beépített fordítóval az egyszerű kezelés érdekében. A termék lehet teljes, fél, 1/4, 1/8 és 1/16 lépés üzemmód a bipoláris léptetőmotor kimeneti teljesítményének max. 35 V és Â ± 2 A közötti működtetéséhez. A4988 tartalmaz egy rögzített kikapcsolási áramot szabályozó, a szabályozó lassíthatja vagy keverheti a bomlást. A konverter az A4988 könnyű végrehajtásának kulcsa. Ha egy impulzust ad meg a STEP bemeneten, akkor a motor egy mikrométerrel működik. Nincsenek fázisszekvencia táblázatok, nagyfrekvenciás vezérlővezetékek vagy összetett interfészek a programozáshoz. Az A4988 interfész nagyon alkalmas arra, hogy a komplex mikroprocesszor nem érhető el vagy túlterhelt legyen.
A mikroprocesszoros művelet során az A4988-ban a vágóvezérlő automatikusan kiválasztja az aktuális bomlási módot (lassú vagy vegyes). A kevert bomlási módban a készülék kezdetben a fix kikapcsolási idő részében gyorsan csökken, majd a leállás hátralevő részében lassú bomlás. A kevert bomlásáram-szabályozó rendszer csökkenti a hallható motorzajt, növeli a lépés pontosságát és csökkenti az energiafogyasztást. Belső szinkron helyreállító vezérlőáramkör a működéshez szükséges impulzus-szélesség moduláció (PWM) teljesítmény növelése érdekében. A belső áramkör védelme magában foglalja: hőérzékeléssel, alacsony feszültségcsökkentéssel (UVLO) és keresztirányú áramvédelemmel. Speciális teljesítmény-rendezés.
A4988 felszíni tartó QFN csomag (ES), 5 mm Ø 5 mm névleges átmérője 0,90 mm, és kitett padokkal a fokozott hőelvezetés érdekében. A csomag Pb (toldalék-T), 100% -os matt ón ólomkeretezéssel.
Jellemzők és előnyök
Alacsony RDS (ON) kimenetek
Automatikus áramerősség bomlási mód érzékelése / kiválasztása
Összekapcsolva lassú áramerősségű bomlási módokkal
Szinkronikus helyreállítás kis teljesítmény disszipációra
Belső UVLO
Keresztáram-védelem
3.3 és 5 V kompatibilis logikai ellátás
Hőzáró áramkör
Terepi hiba áramkör
Túlterhelés elleni védelem
Öt opcionális lépés üzemmódból: teljes, 1/2, 1/4
